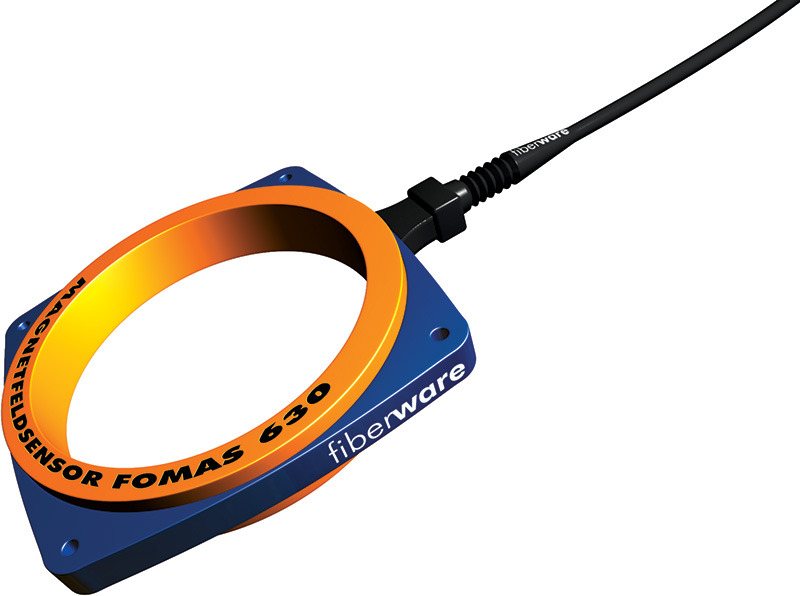

FOMAS

基于光纤的电流传感器

设计

设计

概述

    fiberware提供了一种新产品,以满足先进传感器和扩展技术应用的独特要求。
    研制了一种基于FARRADAY效应的非接触式电流测量装置。
    特别是对于时间相关的过程,电流传感器被证明是一种理想的测量设备。
    由于传感器头是非常灵活的特种光纤,因此在现有设备中引入传感器非常容易。

    应用

    • 电力研究实验室
    • 发电厂
    • 电力工业
    • 等离子体电流研究
    • 实地测验



    规格

    电流范围 10ka - 1000ka(根据要求制定其他电流范围)
    精度 +/- 1%(< 0,1%大电流范围)
    组件 传感器作为缓冲专用光纤;
    激光二极管及探测器;
    计算机电子插卡;
    模拟输出+/- 5V;


    技术背景

    能够在较宽频率不受电磁干扰或高压问题的约束进行非接触式的电流测量是我们开发此款光纤传感器的初衷。



    法拉第效应:线性偏振光穿过介质的偏振计划,它被磁场分量沿光传播方向旋转。如果传感光纤完全包围净电流I,法拉第效应旋转F可以写成F = n V I,其中n是光纤匝数,V是Verdet常数在适当的单位4.7 10-6 rad/安培。


    在光纤中,需要通过光纤的光偏振状态来获得高精度的偏振旋转测量,这是非常复杂的,因为光纤中不可避免地存在双折射。


    在特种光纤中消除这样的变化是产品的创新之处。
